CT.NG

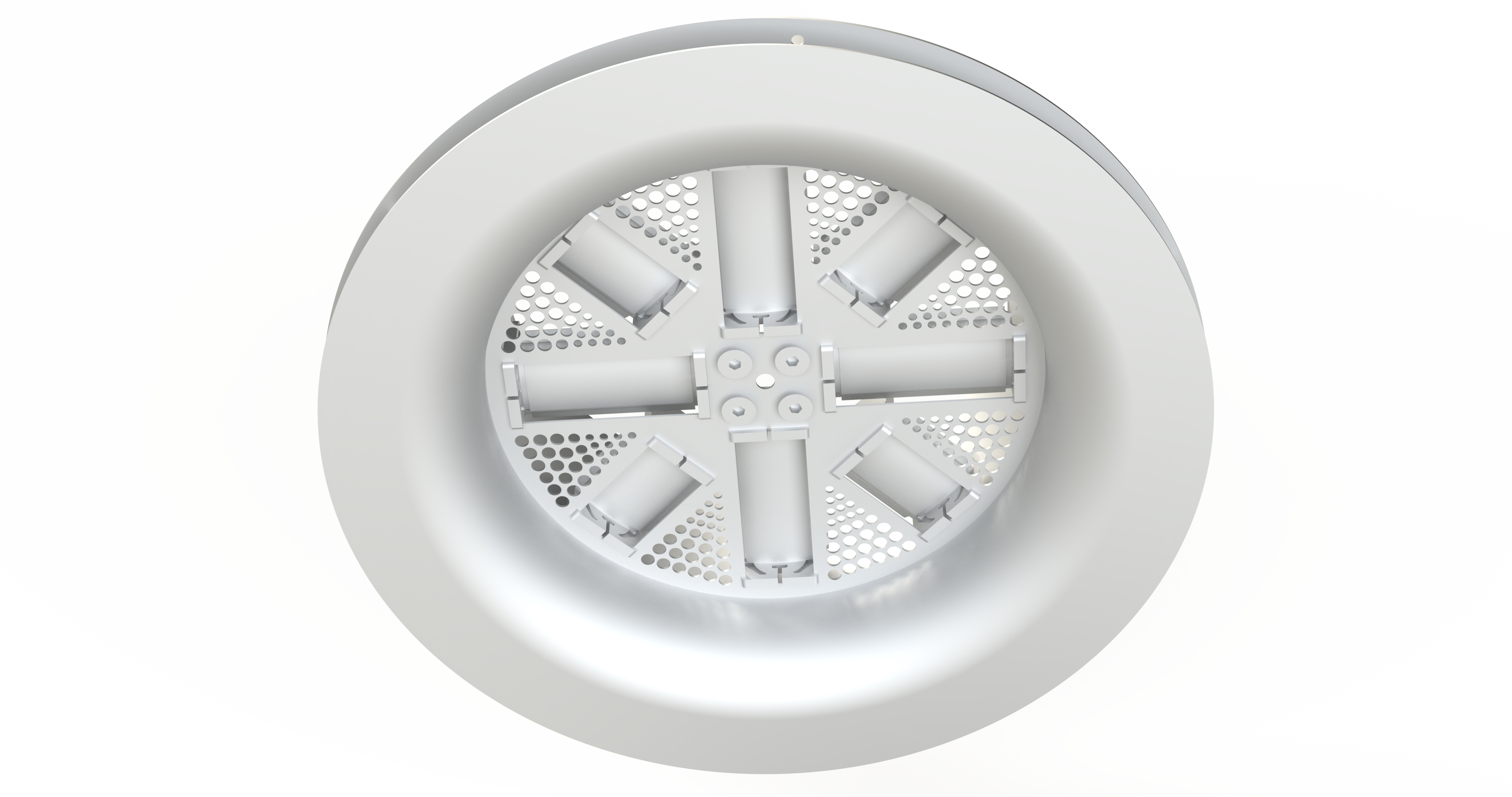

Diffusore circolare ad effetto elicoidale.

Caratteristiche costruttive

Il diffusore circolare ad effetto elicoidale CT.NG è  adatto per un’installazione a soffitto. Dispone di un anello esterno che devia una parte dell’aria di mandata in direzione orizzontale, per evitare che l’aria indotta possa lambire il controsoffitto, e di una piastra forellinata completa di deflettori singolarmente orientabili.
Regolando la posizione dei deflettori si ottiene un lancio che può variare da elicoidale, ad elevato effetto induttivo, a orizzontale amplificato.
Nell’attacco della camera di raccordo può essere alloggiato un regolatore meccanico di portata autoazionato.  La portata d’aria può essere inoltre regolata mediante la taratura della serranda a scorrimento montata, a richiesta, sul collare di distribuzione del diffusore.

Materiali e finiture

Anello esterno e piastra frontale in lamiera d’acciaio verniciato RAL 9016.
A richiesta verniciatura in tinte RAL diverse da 9016.
Alette in alluminio, colorazione RAL 9016 (bianco) o RAL 9005 (nero).

Sistema di fissaggio

Fornito standard con fori di fissaggio sul piatto posteriore.
